Лист длиной до 6м, воздухонепроницаемый, перемещение в горизонтальной и вертикальной плоскости.
Вакуумный захват 10П-ГП1000-Л6х2
Вакуумный захват 10П-ГП1000-Л6х2

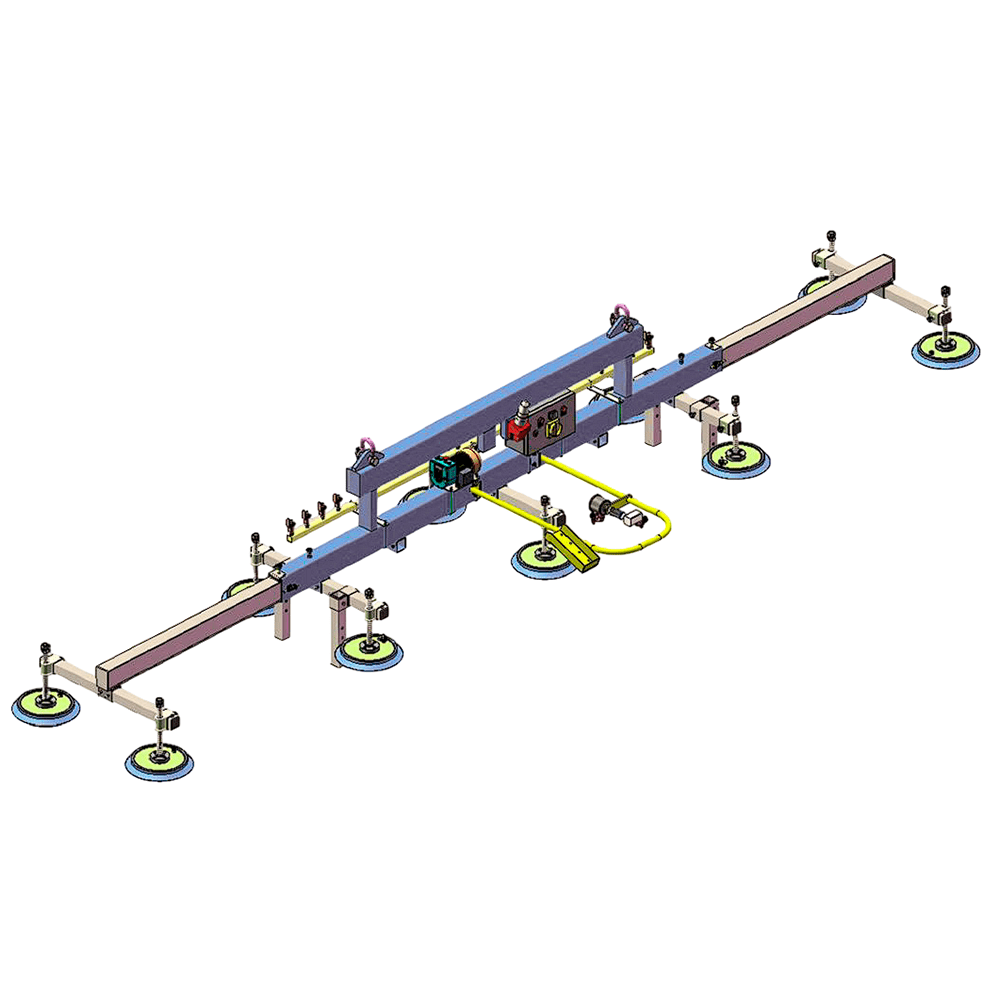

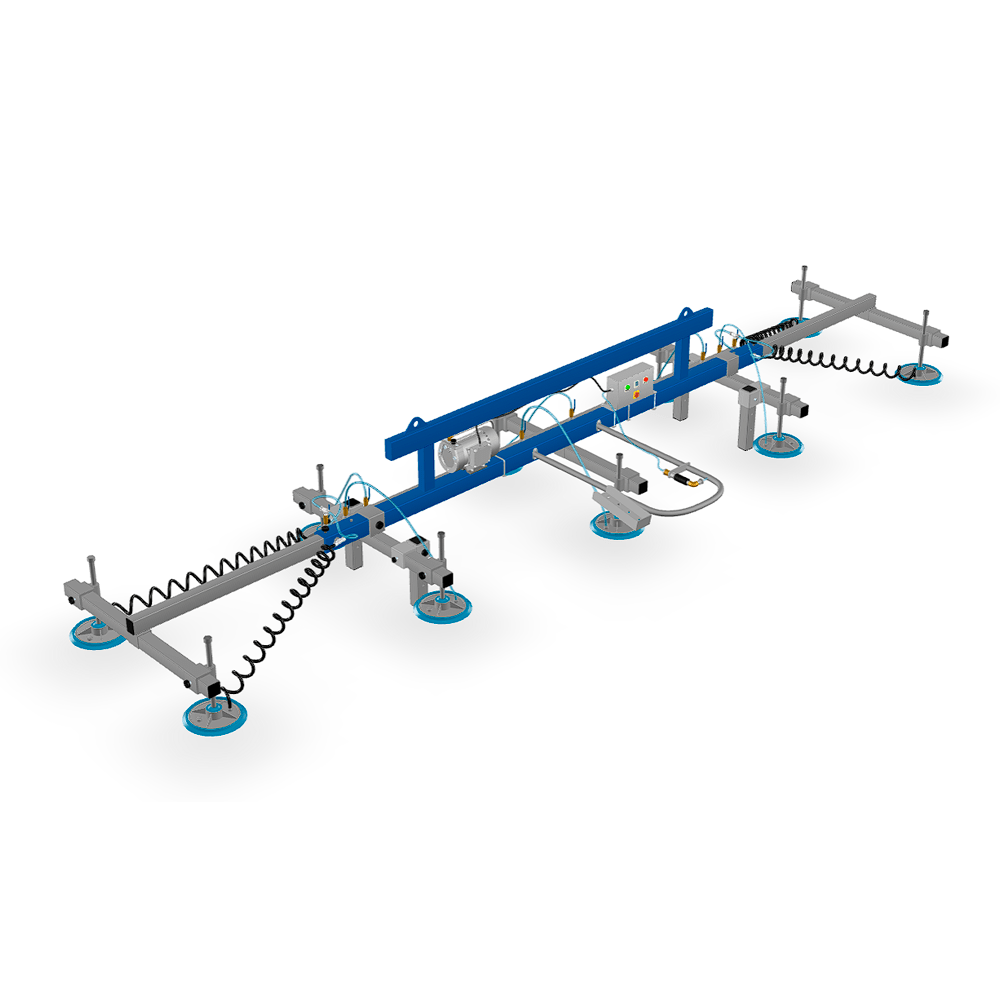

Вакуумный захват 10П-ГП1000-Л6х2 — траверса для подъёма и перемещения листового металла толщиной от 0,5 мм и длиной до 6 м, грузоподъёмность 1000 кг. Оборудован вакуумным насосом, механическим вакуумметром, обратным клапаном, фильтрами‑влагоотделителями и системой оповещения при падении вакуума. Состоит из стальной рамы с поперечными балками, передвигающимися без ступенчатого перемещения, и поставляется в собранном виде.

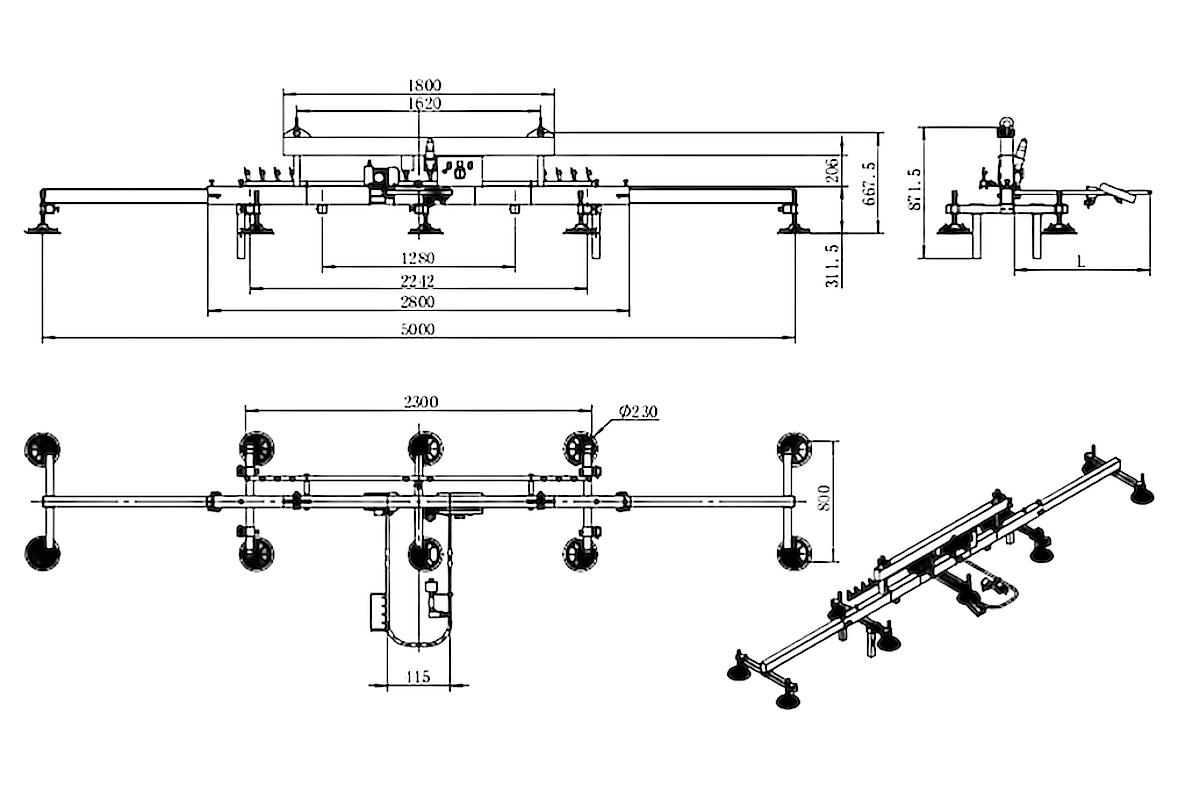

Высылаем подробный чертеж стеллажа по запросу.
| Грузоподъемность: | 1000 кг |
| Габаритные размеры листа (Д х Ш), мм: | от 2500 х 1250 до 6000 х 2000 |
| Тип перемещения листа: | Горизонтальный. |
| Длина поперечной балки: | 990 мм |
| Минимальная толщина листа, мм: | 0,5 мм |
| Максимальная толщина листа, мм: | 12 мм |
| Тип поверхности листа: | Гладкая. |
| Состояние поверхности листа: | Наличие оксидной пленки, тяжелой окалины, ржавчины. |
- Опоры для хранения траверсы
- Спиральный кабель

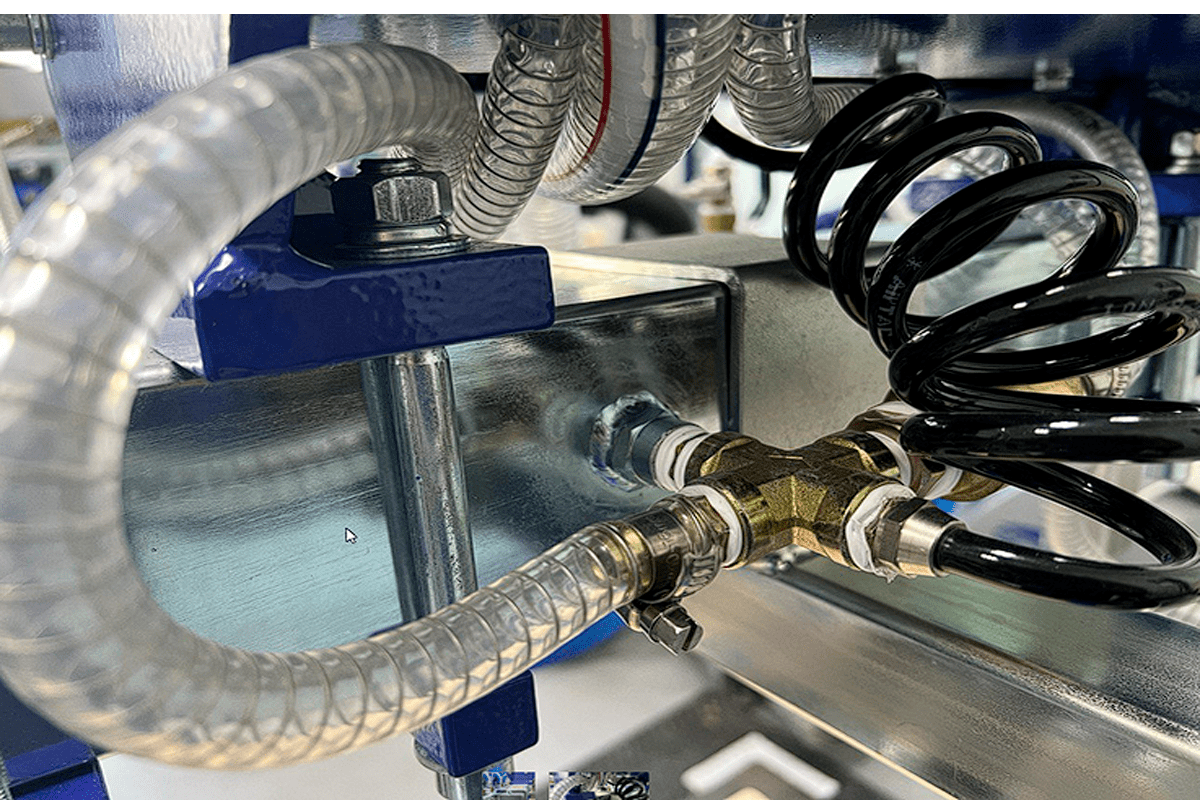

- Краны отключения вакуума на присоске
- Обучение и пусконаладочные работы
Вакуумные траверсы проектируются, изготавливаются и испытываются в соответствии с ТР ТС 010/2011, ТУ – 5254 – 005 – 37831428 – 2016, Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения» (утв. Приказом Федеральной службы по экологическому, технологическому и атомному надзору от 12 ноября 2013 г. No 533).

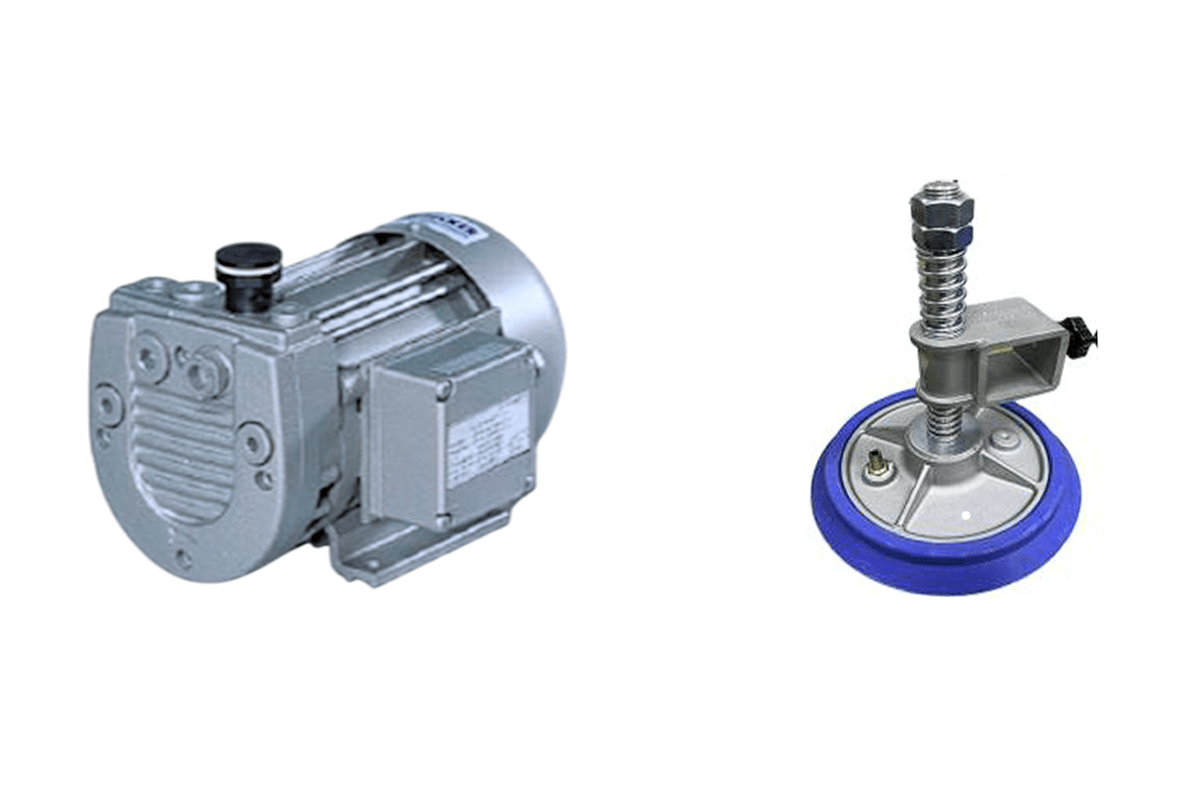

- Вакуумный насос, производительность 25 м³/ч, мощность 1,25 кВт, 380В, 50Гц. Благодаря цифровому блоку индикации (вакуумному реле) с обратной связью происходит автоматическое отключение вакуумного насоса при достижении требуемого уровня вакуума и автоматическое его включение для поддержания уровня вакуума в процессе работы.
- Длина ручки управления 900 мм, оснащена вакуумным клапаном с функцией защиты от непреднамеренного выключения вакуума. Имеется возможность закрепления пульта управления тали.

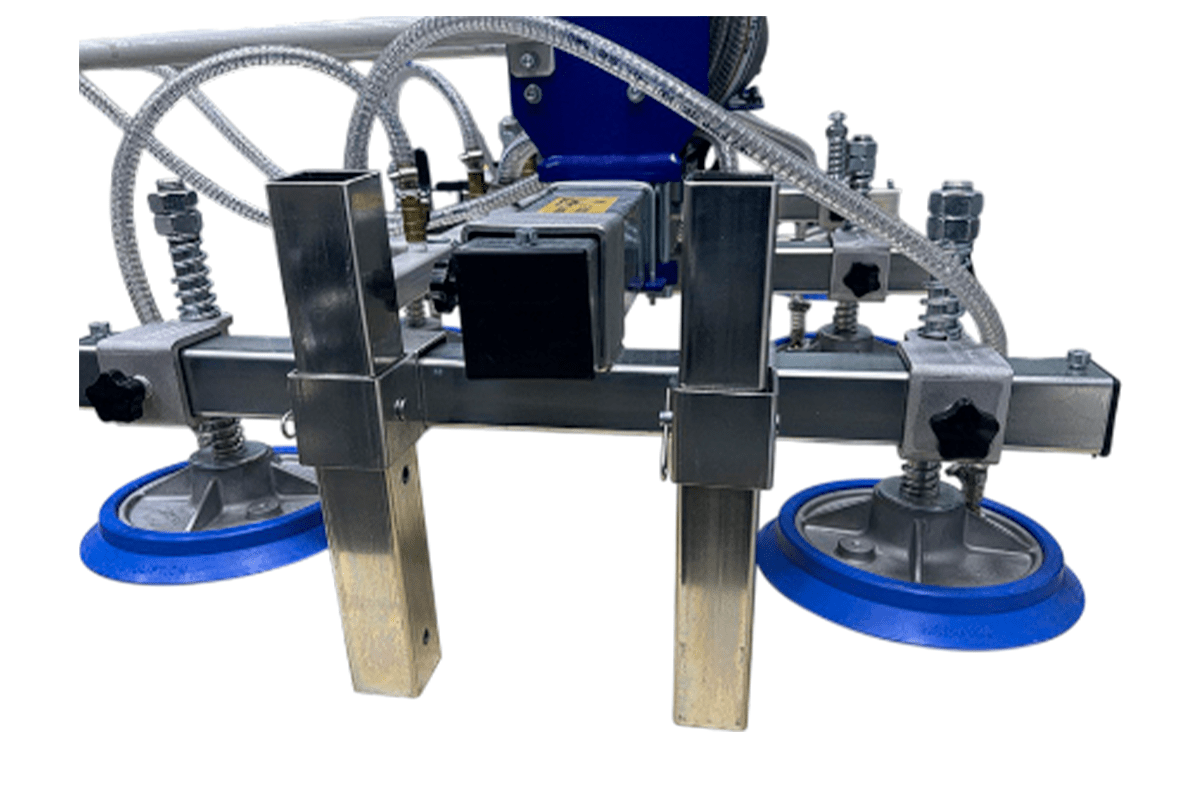

- Плоские круглые присоски диаметром 230 мм, материал NBR, количество 10 шт, установлены на подпружиненных плунжерах, сменное резиновое уплотнение (уменьшает эксплуатационные расходы). Конструкцией предусмотрено перемещение вакуумных присосок вдоль поперечной балки и перемещение поперечных балок по основной несущей балке (вакуумные присоски сдвигаются в 2-х плоскостях Х и Y).
- На каждой присоске установлен ручной шаровый кран. Ручное управление количеством задействованных присосок в процессе перемещения в зависимости от массы и габаритов листа
Особенности:

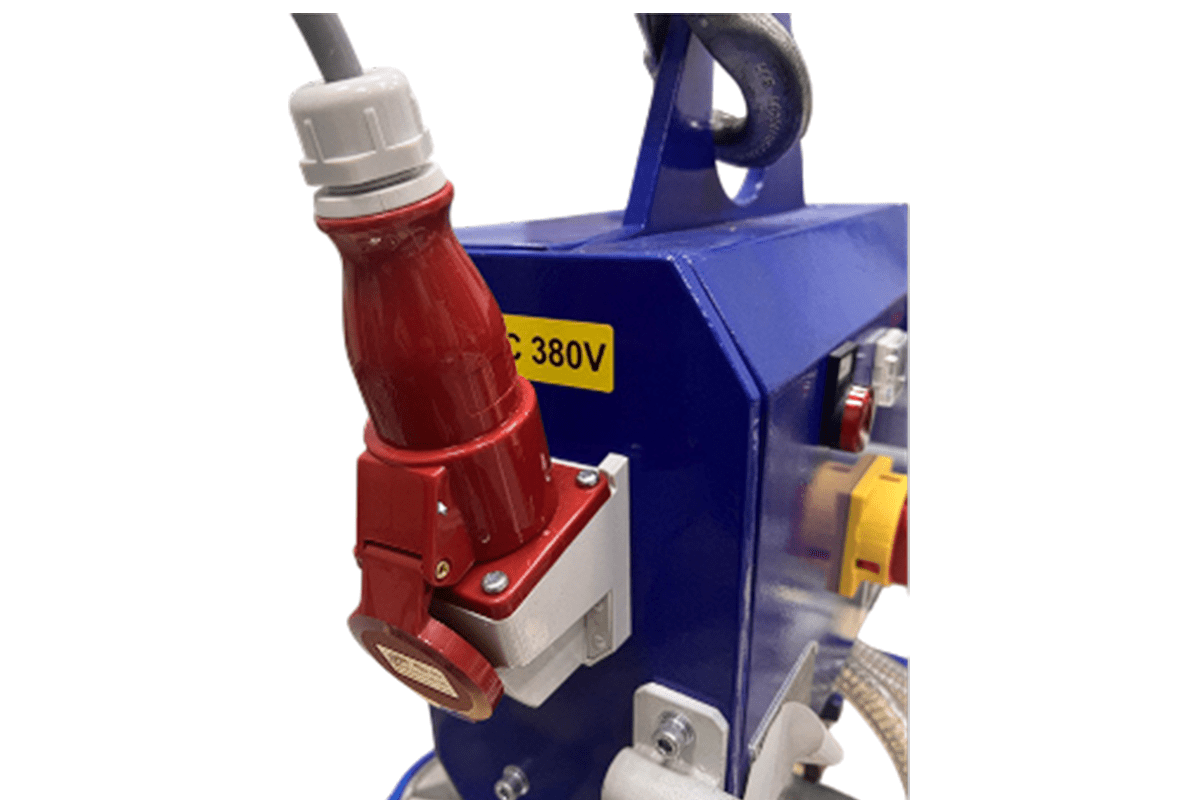

Захват вращается с грузом в горизонтальной плоскости на 360⁰ без ограничения, основной модуль имеет блок включения устройства со встроенным предохранителем, электроразъем для подключения к источнику питания. Парковочные ножки входят в стандартный комплект поставки.
Безопасность:
Поддержание вакуума (при отключении электроэнергии):
Вакуумный ресивер, за счёт встроенного нормально закрытого клапана, в случае отключения электропитания / несанкционированного отключения насоса, позволяет удерживать груз не менее 30 мин.
Аварийная сигнализация:
При падении уровня вакуума ниже установленного граничного значения (- 600 мбар), автоматически включается звуковой и световой сигнал тревоги. В случае отключения электричества система сохраняет рабочий уровень вакуума, лист металла продолжает висеть на захвате и в таком подвешенном состоянии он может находится достаточное время. При этом выдается звуковое предупреждение, дублирующееся красной световой индикацией.
Основная балка имеет внутреннюю вакуумную камеру – являющуюся ресивером. В случае отключения электричества ресивер блокируется нормально-закрытым клапаном со стороны вакуумного насоса, основная балка сохраняет рабочий уровень вакуума, лист металла продолжает висеть на захвате. Чем меньше вакуумный ресивер, тем быстрее при выключении электричества лист будет срываться.
| Грузоподъемность | 1 000 кг. |
|---|---|
| Цвет | RAL 1023 — желтый глубокий |
